孔用回转方形圈GNS
0.1 特点
由一个填充聚四氟乙烯耐磨环和一个O形橡胶密封圈组成，O形圈提供径向预紧力，可对耐磨环的磨损起补偿作用。具有双向密封效果，可以单向或者双向承受压力。适用于高压、低速回转的轴、杆、轴承、旋转接头、转座等的孔密封。孔径小于Φ40的规格，应采用分体式沟槽。
0.2 材料
耐磨环为填充聚四氟乙烯PTFE；
O形圈为丁腈橡胶NBR，或氟橡胶FKM。
0.3 性能
可用于内部或外部密封；
磨损小；
高的腐蚀抵抗性和尺寸稳定性；
简单的沟槽设计，小的沟槽尺寸；
润滑油储存性；
摩擦阻力小，启动迅速，无爬行现象，确保运动的平稳性；
尺寸系列广。
0.4 工况条件 ( 以下极限数值不可同时出现 )
压力：≤30MPa
速度：≤1m/s（取决于橡胶的材质）
温度：-30℃ ~ +200℃(取决于橡胶材料)
介质：矿物基液压油

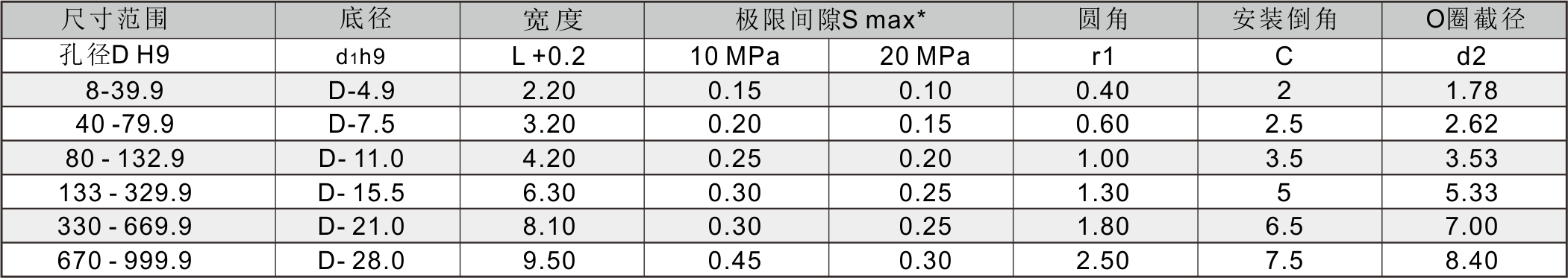

05.尺寸系列

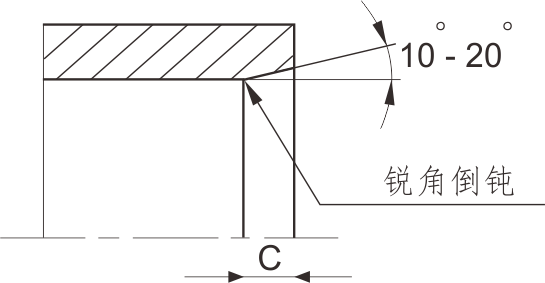

06.安装倒角(尺寸见上表)
06.安装倒角(尺寸见上表)
08.安装尺寸
